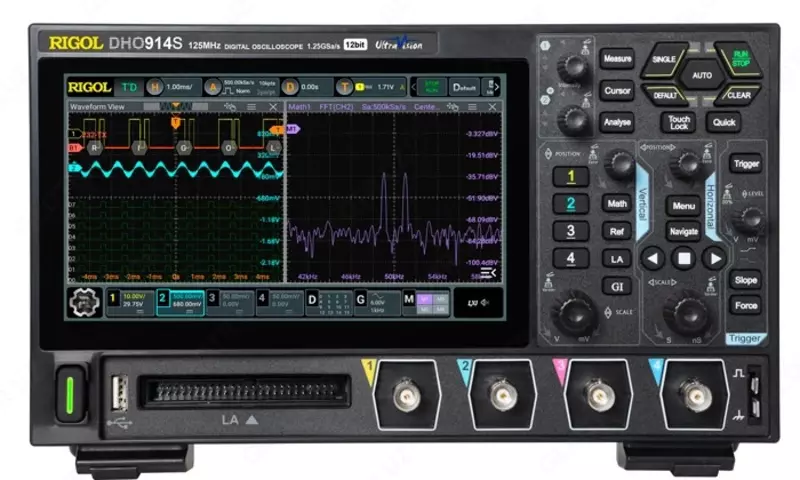

Описание цифрового осциллографа высокого разрешения DHO914S:

DHO914S цифровой, 4-х канальный (+16 цифровых каналов, опция), малошумящий, многофункциональный осциллограф реального времени с АЦП-12 бит, бюджетного ценового класса, с полосой пропускания до 125 МГц! (впервые для экономичных приборов), со встроенным одно-канальным AFG-генератором сигналов с полосой до 25 МГц, с цветным сенсорным экраном (диагональ 7", 1024x600 точек), в удобном компактном корпусе.

Пользовательский функционал осциллографа DHO914S обеспечивает специалисту измерительные возможности сразу нескольких приборов:

• запоминающего цифрового осциллографа реального времени с высоким разрешением;
• 16-ти канального логического анализатора (опция);
• анализатора сигналов цифровых протоколов передачи данных;
• генератора сигналов специальной формы (AFG-гgenerator);
• измерителя АЧХ на основе диаграмм Боде.

Инновационная элементная база и оригинальные конструктивные решения, использованные в конструкции осциллографа высокого разрешения DHO914S, соответствуют самым современным требованиям, предъявляемым специалистами к измерительным приборам при проектировании, отладке и тестировании электронных устройств.

Функциональные особенности цифрового осциллографа высокого разрешения DHO914S:

• сверхнизкий уровень собственного шума обеспечит четкое отображение формы входного сигнала на экране;
• возможность фиксации и захвата слабых по уровню входных сигналов;
• вертикальное разрешение с помощью АЦП 12 бит в 4096 раз эффективнее чем у 8-ми битных приборов;
• цифровой люминофорный дисплей с 256-ю уровнями градации интенсивности в реальном времени;
• интегрирует функцию AFG, анализ графика Боде, гистограммы, анализ цифрового сигнала;
• функция поиска и навигации по форме сигнала позволяет быстрее отслеживать аномалии сигнала;
• емкостный цветной мультисенсорный экран с диагональю 7" (разрешение 1024x600 точек);
• совершенно новая гибкая ручка обеспечивает удобство использования;
• интерфейсы USB-устройства и хоста, LAN и HDMI (стандартно) для всех моделей этой серии;
• новый и изысканный промышленный дизайн, простота в эксплуатации;
• уникальное онлайн-обновление;
• возможность питания от внешнего аккумулятора (тот же функционал, как и при подзарядке смартфонов);
• поддержка удаленного контроля управления прибором по сети Интернет с помощью браузера.

Особенности цифрового осциллографа высокого разрешения DHO914S:

• 4 аналоговых входных канала;
• максимальная полоса пропускания аналоговых каналов: до 125 МГц;
• 16 цифровых каналов (опция, доступна только вместе с пробником PLA2216);
• вертикальное разрешение (аналоговые каналы) — 12 бит;
• вертикальное разрешение (цифровые каналы) — 1 бит;
• время нарастания сигнала по вертикали от уровня в 10% до 90%: не более 2,8 нс;
• минимальная длительность фиксируемого импульса на цифровых каналах — 5 нс;
• максимальная частота дискретизации в реальном времени 1,25 Гвыб/с (при работе 1-го канала);
• максимальная глубина памяти 50 М точек (при работе 1-го канала, 25 М точек для 2-х каналов, 10 М точек — для 4-х каналов);
• диапазон чувствительности по вертикали: от 200 нВ/дел до 10 В/дел;
• максимальная скорость захвата (в режиме UltraAcquire) — 1 000 000 осциллограмм в секунду;
• максимальная скорость захвата (в режиме векторный режим) — 300 000 осциллограмм в секунду;
• анализ осциллограмм: до 500 000 кадров;
• расширенная синхронизация: 16 типов, штатно;
• декодирование протоколов: 6 типов штатно;
• 41 тип автоизмерений;
• математические функции;
• статистика;
• функция БПФ;
• встроенный вольтметр;
• встроенный частотомер;
• встроенный генератор сигналов специальной формы, 1 канал, полос 25 МГц, частота дискретизации 156 Мвыб/сек;
• интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI;
• дисплей: диагональ 7", цветной, сенсорный, 1024 х 600 пикселей;
• вес: 1,8 кг;
• размеры: 266 x 162 x 78 мм.
