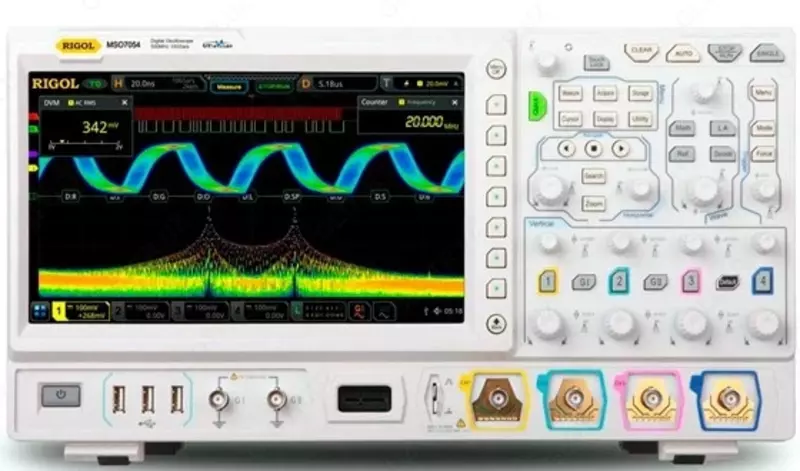

DS7054 — цифровой осциллограф

Artikul: P-1060876 Sotuvda mavjud

1 000 000 so'm / donadan

Yetkazib berish: Bepul yetkazib berish, Standart yetkazib berish

Xabar yuborish

Tavsifi

Описание цифрового осциллографа DS7054:
Цифровой осциллограф DS7054 сочетает в себе отличные технические характеристики и широкие функциональные возможности. Новейший процессор "Phoenix", разработанный компанией Rigol, обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 500 М точек, скорость захвата осциллограмм до 600000 осц/с, а максимальный размер кадров при анализе осциллограмм до 450000. В цифровом осциллографе DS7054 применен большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели прибора делает пользовательский интерфейс простым и удобным.

Технические характеристики цифрового осциллографа DS7054:

Параметр		Значение
Полоса пропускания		500 MГц
Режим дискретизации		Реальное время
Количество каналов		4 аналоговых + 16 цифровых + внешний запуск
Максимальная скорость захвата осциллограмм		≥600000 осц./сек
Регистрация
Режим		Обычный
		Пиковый детектор: 400 пс
		Усреднение (2, 4, 8, 16…65536 выборок)
Максимальная дискретизация (реальное время)		Аналоговые каналы: 10 Гвыб/сек (5 Гвыб/сек - два канала; 2,5 Гвыб/сек - четыре канала)
		Цифровые каналы: 1,25 Гвыб/сек на канал
Глубина записи		Аналоговые каналы: 100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - штатно 250 М точек (125 М точек - два канала; 50 М точек - четыре канала) - опция 2RL 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция 5RL
		Цифровые каналы: 62,5 М точек
Параметры вертикальной системы
Аналоговые каналы
Связь по входу		открытый, закрытый
Входной импеданс		1 MОм ±1% \|\| 17 пФ ±3 пФ
Учет ослабления пробников		0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, и 1000X
Определение пробников		автоматическое определение пробников Rigol
Максимальное входное напряжение	1 МОм	300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
	50 Ом	5 Вскз
Вертикальное разрешение		8 бит
Вертикальное отклонение	1 МОм	1 мВ/дел ~ 10 В/дел
	50 Ом	1 мВ/дел ~ 1 В/дел
Диапазон смещения	1 МОм	±1 В (1 мВ/дел ~ 80 мВ/дел) ±30 В (51 мВ/дел ~280 мВ/дел) ±100 В (285 мВ/дел ~ 10 В/дел)
	50 Ом	±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел)
Динамический диапазон		±5 дел (8 бит)
Ограничение полосы пропускания		20 МГц, 250 МГц
Погрешность коэфф. усиления		±2% от полной шкалы
Погрешность смещения		<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
ESD защита		±8 кВ (на входе BNC)
Изоляция между каналами		≥40 дБ
Цифровые каналы
Группировка каналов		16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15)
Диапазон порогов		±20 В с шагом 10 мВ
Погрешность установки порога		±(100 мВ + 3% от установленного значения)
Уровень порогов		TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
Максималльное входное напряжение		±40 В Впик; переходное перенапряжение 800 Впик
Максимальный динамический диапазон		±10 В + значение порога
Минимальный размах напряжения		500 мВп-п
Входной импеданс		~101 кОм \|\| 8 пФ
Вертикальное разрешение		1 бит
Параметры горизонтальной системы
Аналоговые каналы
Коэффициент развертки		500 пс/дел ~ 1000 с/дел
Временное разрешение		10 пс (100 Гвыб/сек)
Погрешность временной баз		±2 ppm ± 2 ppm/год
Максимальная задержка		Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел
Диапазон коррекции смещения между каналами		±100 нс
Режимы		Y-T, X-Y, самописец (≥200 мс/дел)
Цифровые каналы
Минимальная определяемая длительность импульса		3,2 нс
Максимальная входная частота		500 МГц
Задержка между каналами		1 нс (тип.), 2 нс (макс.)
