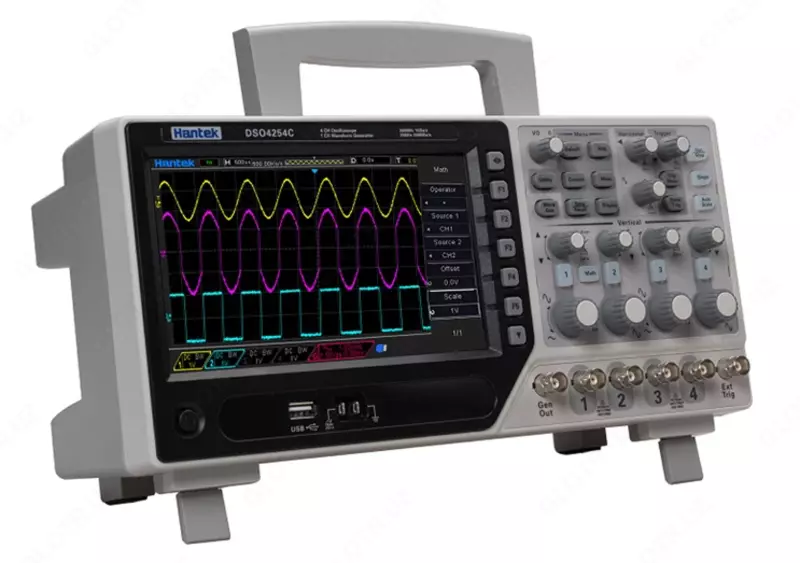

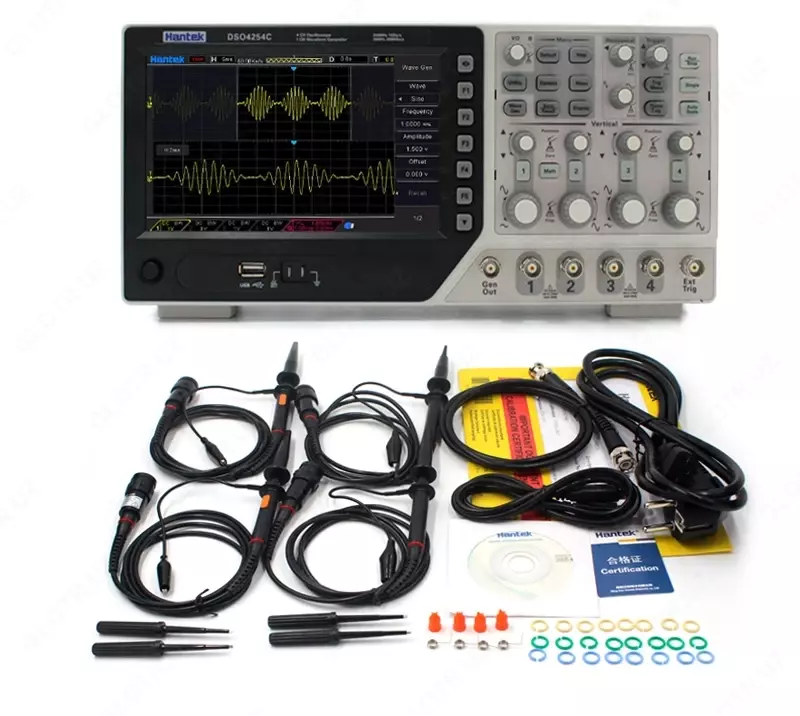

DSO-4254C — настольный осциллограф

Artikul: P-1036188 Sotuvda mavjud

1 000 000 so'm / donadan

Yetkazib berish: Bepul yetkazib berish, Standart yetkazib berish

Xabar yuborish

Параметр	Значение
Каналов	4
Аналоговая полоса пропускания	250 МГц
Время нарастания (Rise Time)	1.4 нс
Входной импеданс	1M
Входная чувствительность	500 мкВ/деление до 10В/деление
Режимы входа	AC (закрытый), DC (открытый), GND (земля)
Вертикальное разрешение	8 бит
Максимальное входное напряжение (вход 1:1)	30В rms
Режимы захвата	Реальноного времени, детектор пика, усреднение, повышенное разрешение (HR)
Дискретизация реального времени	1 ГГц при 1 канале, 0.250ГГц в 4-х канальном режиме.
Диапазоны времени	2 нс/деление до 100 с/деление
Память	64K (делиться на все работающие каналы)
Точность временной задерджкм	50ppm
Точность усиления по DC	±3% для диапазона 10В/дел - 10 мВ/дел ±4% для диапазона 5мВ/дел - 500мкВ/дел При щупе в режиме 1:1 полоса ограничена 6 МГц
Режимы триггера	Фронт, Пульс, Видео (NTSC,PAL,SECAM), наклон, овертайм, окно, интервал, под амп., UART, LIN, CAN, SPI, IIC, внешний.
Параметры	Время задержки: 100нс-10с Дапазон уровня триггера CH1-CH4: +-5 делений от центра экрана EXT: 0-3.3В Точность уровня триггера CH1-CH4: +-(0.2div * V/div) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV)
Автоматические измерения	Frequency, Period, Average, Pk-Pk, RMS, PeriodRms, Min, Max, RiseTime, FallTime, + Width, - Width, + Duty, - Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR and LFF
Курсорные измерения	Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала.
Обработка сигнала	+-x/, FFT (БПФ), Инвертирование, pass/fail
Экран	TFT ЖК 7 дюймов 800 x 480 точек
Интерфейс USB	USB 2.0 Full Speed
Питание от сети	120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В
Размеры	318мм х 109мм (глубина) х 150мм (высота)
Вес	2.9 Кг
