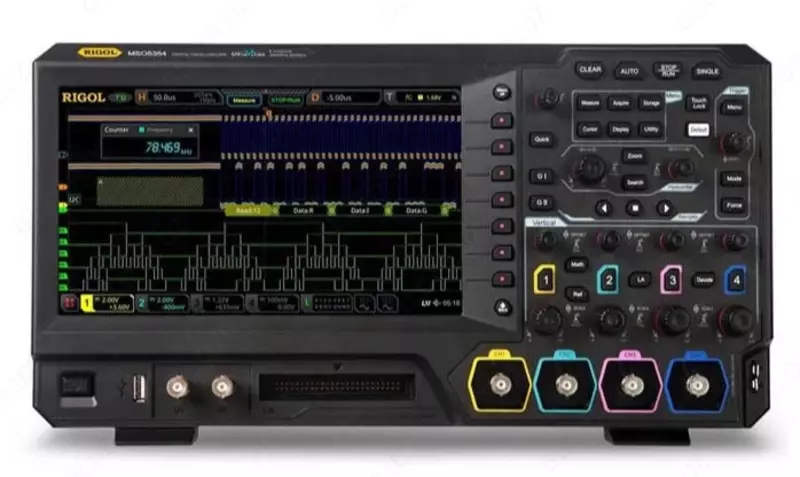

MSO5074 — цифровой осциллограф

Артикул: P-1060706 В наличии

от 1 000 000 сум / шт.

Доставка: Бесплатная доставка, Стандартная доставка

Написать

Описание цифрового осциллографа MSO5074:
Цифровой осциллограф MSO5074 интегрирует в себе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, анализатор спектра, двухканальный генератор сигналов, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Осциллограф MSO5074 использует новейший процессор "Phoenix", разработанный компанией Rigol. Это обеспечивает частоту дискретизации в реальном времени до 8 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 200 М точек, скорость захвата осциллограмм до 500000 осц/с, а максимальный размер кадров при анализе осциллограмм до 450000. В цифровом осциллографе MSO5074 применен большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели прибора делает пользовательский интерфейс простым и удобным, а также предоставляет возможность использовать зональный триггер.
Отличительной чертой осциллографов Rigol этой серии являются широкие возможности по апгрейду их параметров, включая возможность активации четырех каналов в двухканальных моделях и увеличения полосы пропускания базовых моделей осциллографов до 350 МГц, а также применять прибор для анализа источников питания.

Технические характеристики цифрового осциллографа MSO5074:

Параметр		Значение
Полоса пропускания		70 МГц (стандартно) 100 МГц с опцией MSO5000-BW0T1 200 МГц с опцией MSO5000-BW0T2 350 MГц с опцией MSO5000-BW0T3
Режим дискретизации		Реальное время
Количество каналов		4 аналоговых (стандартно) + 16 цифровых (опция PLA2216)
Максимальная скорость захвата осциллограмм		≥500000 осц./сек
Регистрация
Режим		Обычный
		Пиковый детектор: 500 пс
		Усреднение (2, 4, 8, 16…65536 выборок)
Максимальная дискретизация (реальное время)		Аналоговые каналы: 8 Гвыб/сек (4 Гвыб/сек - два канала; 2 Гвыб/сек - все каналы)
		Цифровые каналы: 1 Гвыб/сек на канал
Глубина записи		Аналоговые каналы: 100 М точек (50 М точек - два канала; 25 М точек - все каналы) - стандартно 200 М точек (100 М точек -два канала; 50 М точек - все каналы) - опция MSO5000-2RL
		Цифровые каналы: 25 М точек
Параметры вертикальной системы
Аналоговые каналы
Связь по входу		открытый, закрытый
Входной импеданс		1 MОм ±1% \|\| 17 пФ ±3 пФ
Учет ослабления пробников		0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
Определение пробников		автоматическое определение пробников Rigol
Максимальное входное напряжение		300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
Вертикальное разрешение		8 бит
Вертикальное отклонение		1 мВ/дел ~ 10 В/дел
Диапазон смещения		±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел)
Динамический диапазон		±5 дел (8 бит)
Ограничение полосы пропускания		20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала
Погрешность коэффициента усиления		±3% от полной шкалы
Погрешность смещения		<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
ESD защита		±8 кВ (на входе BNC)
Изоляция между каналами		≥40 дБ, от DC до максимальной частоты
Цифровые каналы
Группировка каналов		16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15)
Диапазон порогов		±15 В с шагом 10 мВ
Погрешность установки порога		±(100 мВ + 3% от установленного значения)
Уровень порогов		TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
Максималльное входное напряжение		±40 В Впик; переходное перенапряжение 800 Впик
Максимальный динамический диапазон		±10 В + значение порога
Минимальный размах напряжения		500 мВп-п
Входной импеданс		~101 кОм \|\| 8 пФ
Вертикальное разрешение		1 бит
