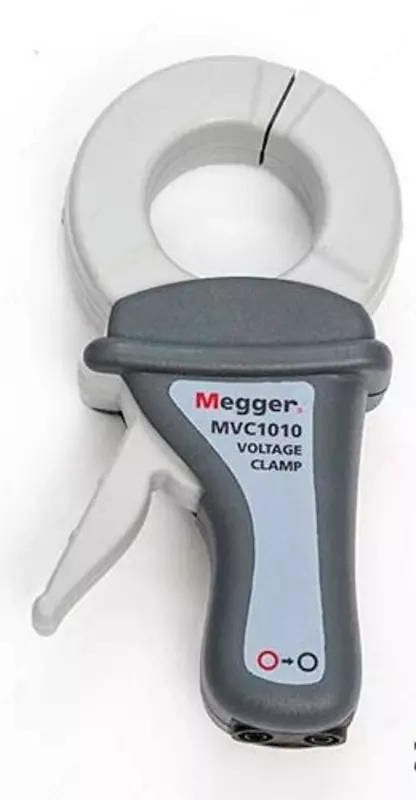

MVC1010 — клещи по напряжению для DET4TC2

Артикул: P-1062057 В наличии

от 1 000 000 сум / шт.

Доставка: Бесплатная доставка, Стандартная доставка

Написать

Описание

Назначение клещей по напряжению для DET4TC2 MVC1010:
Датчик тока MCC1010 и MVC1010 предназначен для измерений переменного тока до 1000 A с коэффициентом деления 1000:1. Датчик обеспечивает высокую точность (погрешность 0,3% при полном диапазоне измерений) и незначительный сдвиг фазы (0,7° при полном диапазоне измерений), поэтому применим для измерения мощности, электроэнергии и качества электроэнергии. Такие высокие эксплуатационные характеристики достигаются благодаря высокопроницаемому сплаву FeNi, из которого изготовлены магнитные сердечники. Минимальное установленное сопротивление (нагрузка) 1 Ω должно обеспечиваться инструментом, подсоединенным к MCC1010 и MVC1010. Выходные клеммы MCC1010 и MVC1010 защищены ограничительной схемой напряжения, обеспечивающей безопасное напряжение прикосновения при всех номинальных условиях. MCC1010 и MVC1010 относится к категории безопасности CATIV 600 В, в соответствии с международным стандартом IEC 61010.
MCC1010 и MVC1010 предназначен для зажима однофазного измеряемого объекта, а не фазы + нейтраль, так как это даст неверный результат из-за протекания тока в разных направлениях. Необходимо попытаться по возможности удерживать зажимы отдельно для улучшения качества измерений многофазного тока. При измерении амперметром до 1 A, он может быть подключен напрямую к MCC1010 и MVC1010. Ток 1000 A приведет к показанию амперметра 1 A (коэффициент деления 1000:1). MCC1010 и MVC1010 создает сигнал 1 мВ на выходе при сопротивлении нагрузки 1 Ω для каждого 1 A первичного тока, поэтому при использовании универсального измерительного прибора, необходимо использовать такой прибор с диапазоном измерений мВ переменного тока. Специализированные приборы для измерения сопротивления заземления, такие как DET3TC, DET4TC и DET4TCR Megger требуют обеспечения соответствия входного сопротивления и схемы измерения диапазону измерения входных сигналов 1 мВ – 1 В и ограничению первичного тока 20 A. При использовании универсального измерительного прибора с истинным СКЗ, показание напряжения будет равно истинному СКЗ, благодаря точности и коэффициенту амплитуды MCC1010 и MVC1010.
MCC1010 и MVC1010 - это простой в использовании бесконтактный зажим считывания тока, который может применяться со следующими инструментами:

Анализаторами качества электроэнергии;

Осциллографами;

Контрольно-измерительными устройствами двигателя;

Приборами для измерения сопротивления заземления с зажимами;

Технология ART n Безэлектродное измерение;

Устройства регистрации данных;

Цифровые электроизмерительные приборы.

Особенности клещей по напряжению для DET4TC2 MVC1010:

CAT IV 600 В измерение тока до 1000 A (переменного тока);
Чувствительность 1 мА/1 A с номинальной нагрузкой 1 Ω;
Большие зажимы для кабелей до 52 мм;
Защита от перенапряжения выходных клемм;
Применимо для тока потерь.

Технические характеристики клещей по напряжению для DET4TC2 MVC1010:

Параметр	Значение
Электрические характеристики
Коэффициент преобразования	1000:1
Чувствительность	1 mA/A
Первичный ток*	1 mA – 100 mA	0.1 A – 1 A	1 A – 10 A	10 A – 100 A	100 A – 1000 A
Точность выходного сигнала	≤1% + 5 μA			≤0.5%	≤0.3%
Смещение фазы выходного сигнала	Не указано	≤0.7°
Максимальный непрерывный ток	1000 A @ ≤500 Hz; 100 A @ >500 Hz
Полоса пропускания частоты	15 Hz – 10 kHz
Коэффициент амплитуды	≥6 для тока до 2000 А, пик (300 A rms)
Влияние коэффициента амплитуды	≤1% for CF ≤4
Номинальный импеданс нагрузки	≤1 Ω (нагрузочное сопротивление)
Максимальное выходное напряжение	≤28 V peak (электронный ограничитель)
Влияние частоты	30 Hz – 5 kHz ≤0.25%
Влияние положения проводника в зажимах	≤0,3% амплитуды
Влияние нагрузки до 5Ω	амплитуда согласно спецификации до 900 A; ≤0,25% амплитуды выше 900 А; ≤0,1° на фазе
Влияние смещения постоянного тока	≤2% до 20 A DC
Рабочее напряжение	≤600 V rms
*Если не указано иное, стандартные условия являются следующими: 22 ±3 °C, 75% влажность, синусоидальный ток при 50/60 ГЦ, без смещения постоянной составляющей, центрированный проводник, внешнее магнитное поле <40 A/м, импеданс нагрузки (нагрузка) ≤1 Ω
Условия окружающей среды
Диапазон рабочих температур	От -20 °C до +50 °C, <85% относительной влажности при (кроме льда или грязи на зажимах)
Диапазон температур для хранения	От -40 °C до +70 °C, <85% относительной влажности
Влияние температуры	≤0,1% на амплитуде фаза согласно спецификации
Влияние влажности	Амплитуда и фаза согласно спецификации (кроме льда или грязи на зажимах)
Максимальный размер проводника	52 мм
Общие характеристики
Класс входной защиты	IP 40 с закрытыми зажимами
Рабочая высота	2000 м
Выходные клеммы	4 мм, скрытые разъемы
Безопасность	IEC 61010-1:2010 + IEC 61010-2-030:2010 + IEC61010-2-032:2002
Электромагпитная совместимость	IEC61326-1
Безопасность	CATIV 600 V Pollution degree 2
Вес	700 г
Габариты	218 мм x 110 мм x 45 мм
