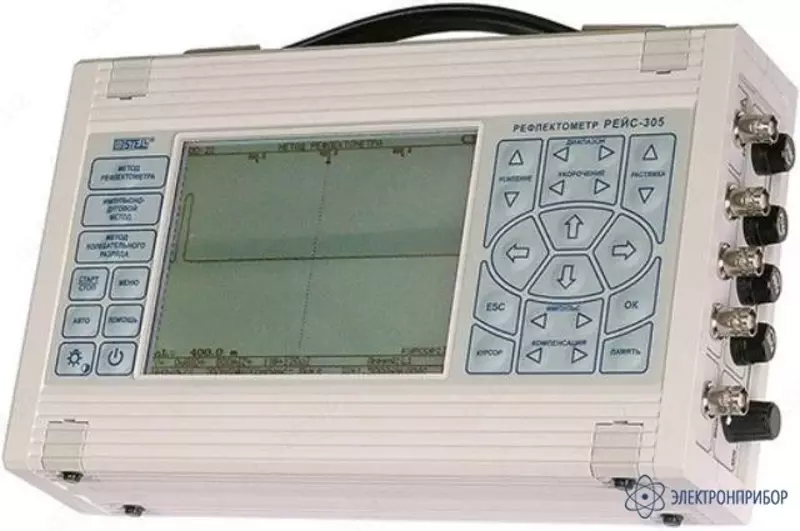

РЕЙС-305 — цифровой рефлектометр

Artikul: P-1036981 Sotuvda mavjud
100 000 so'm / donadan
  • Yetkazib berish: Bepul yetkazib berish, Standart yetkazib berish
Tavsifi

РЕЙС-305 это измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов:

  1. Методом импульсной рефлектометрии;
  2. Методом колебательного разряда;
  3. Импульсно-дуговым методом.

По существу для измерения силовых кабельных линий рефлектометр РЕЙС-305 является оптимальным выбором, так как в этом случае два прибора РЕЙС-205 и РАЗРЯД-205 заменяются одним. Прибор позволяет реализовать все необходимые для силовых кабельных линий методы измерения. Приобретение прибора РЕЙС-305 дает не только экономическую выгоду, но существенное упрощение и ускорение проведения измерительных работ при определении мест повреждений силовых кабельных линий.

Внимание!

Метод колебательного разряда и импульсно-дуговой метод могут быть реализованы только при совместном использовании с прибором РЕЙС-305 дополнительного оборудования (например: источника высокого напряжения, ударного генератора, устройства подключения в кабельной линии - для метода колебательного разряда, устройства формирования короткой дуги - для импульсно-дугового метода и некоторых других устройств.

Наличие метода рефлектометра позволяет использовать РЕЙС-305 для измерения не только силовых, но и любых других кабельных линий.

Области применения рефлектометра РЕЙС-305:

  • Поиск мест повреждений в силовых кабельных линиях - тремя методами, в других кабельных линиях - по крайней мере одним методом - методом импульсной рефлектометрии;
  • Особо эффективно использование РЕЙС-305 в электротехнических кабельных лабораториях;
  • Эксплуатация линий электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов;
  • Паспортизация кабельных линий;
  • Диагностика состояния кабельных линий, в том числе посредством определения "мерцающих" повреждений;
  • Эксплуатация различных кабельных линий во всех отраслях народного хозяйства;
  • Производство и торговля кабелями.

Отличительные особенности цифрового рефлектометра РЕЙС-305:

  • Три прибора в одном корпусе: мощный импульсный рефлектометр, измеритель расстояния до места дефекта кабеля методом колебательного разряда, измеритель по импульсно-дуговому методу.
  • Низкая инструментальная погрешность измерения - не более 0,2%.
  • Особое удобство и простота применения за счет возможности простого перехода от одного метода измерения к другому и за счет прямого (без меню) управления всеми основными параметрами прибора.
  • Высокая разрешающая способность за счет специальной формы зондирующего импульса.
  • Возможность измерения "мерцающих" повреждений.
  • Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек) и подсветкой.
  • Возможность регулировки яркости и контрастности изображения.
  • Отведение большей части экрана под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм.
  • Три входа для одновременного подключения трех линий (трех жил кабеля).
  • Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм.
  • Возможность работы при недостаточной освещенности.
  • Выход на компьютер.
  • Питание: от встроенных аккумуляторов, промышленной сети 85...265 В частотой 47...63 Гц или бортовой сети автомобиля 11...15 В.
  • Небольшое энергопотребление, наличие режима энергосбережения.
  • Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку.
  • Высокая надежность, прочный пластмассовый корпус.
  • Широкий диапазон рабочих температур –10…+50 °С.
  • Удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях.
  • Небольшой вес 2 кг.
  • Параметр Значение
    Частота калибрационных меток От 3998 до 4002 кГц
    Диапазоны измеряемых расстояний до места повреждения или конца линии (при коэффициенте укорочения 1,500) 200; 400; 800; 1600; 3200; 6400; 12800; 25600; 51200 м
    Пределы допускаемых значений основной приведенной погрешности измерения расстояния на диапазоне 200 м (от конечного значения) ±0,4% (на уостальных диапазонах ±0,2%)
    Пределы допускаемых значений приведенной погрешности измерения расстояния в рабочих условиях применения в диапазоне 200 м (от конечного значения) ±0,8 % (в остальных диапазонах ±0,4 %)
    Диапазон устанавливаемых значений коэффициента укорочения От 1 до 7 с дискретностью установки коэффициента укорочения 0,001
    Отсчет расстояния С помощью двух вертикальных курсоров - нулевого и
    измерительного
    Диапазон устанавливаемых значений коэффициента растяжки участка рефлектограммы вокруг активного курсора с кратностью 2 (при коэффициенте укорочения 1,500), м От 0 до 200 при максимальном значении растяжки 1;
    от 0 до 400 при максимальном значении растяжки 2;
    от 0 до 800 при максимальном значении растяжки 4;
    от 0 до 1600 при максимальном значении растяжки 8;
    от 0 до 3200 при максимальном значении растяжки 16;
    от 0 до 6400 при максимальном значении растяжки 32;
    от 0 до 12800 при максимальном значении растяжки 64;
    от 0 до 25600 при максимальном значении растяжки 128;
    от 0 до 51200 при максимальном значении растяжки 128
    Амплитуда зондирующего импульса На нагрузке 50 Ом не менее 6,5 В (повышенная не менее 22
    В)
    Длительность зондирующего импульса Регулируется от 20 нс до 25 мкс
    Возможность включения импульса компенсации На диапазонах от 1000 нс и выше
    Амплитуда импульса компенсации На нагрузке 50 Ом не менее 7 В.
    Длительность импульса компенсации От 0 до 15 мкс (Амплитуда зондирующего импульса длительностью менее 20 нс не
    нормируется)
    Выходное сопротивление прибора От 30 до 700 Ом
    Перекрываемое прибором затухание Не менее 80 дБ
    Диапазон усиления От -12 до 60 дБ
    Память Сохранение до 500 рефлектограмм, в том числе при
    отсутствии питании
