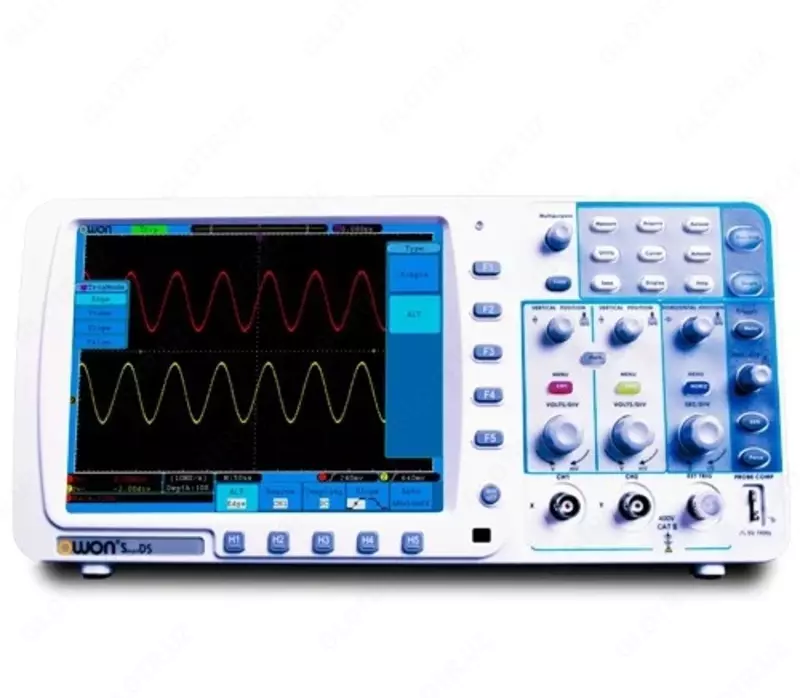

SDS6062V — осциллограф цифровой

Artikul: P-1071617 Sotuvda mavjud

1 000 000 so'm / donadan

Yetkazib berish: Bepul yetkazib berish, Standart yetkazib berish

Xabar yuborish

Tavsifi

Описание осциллографа цифрового SDS6062V:
Прибор SDS6062V - цифровой 2-х канальный осциллограф бюджетного ценового класса, с полосой пропускания до 60 МГц.
Модификация осциллографа SDS6062V выполнена с глубиной памяти 10М точек/канал (опция, стандартно 100К точек/канал). Данное значение этого параметра выгодно отличает исполнение прибора SDS6062V от значения в 10К точек/канал, характерного для более экономичного варианта - SDS6062E ( с символом "E" в названии модели).
Частота дискретизации 250 Мвыб/с при работе 2-х каналов одновременно. Максимальная дискретизация 500 Мвыб/с - при работе 1-го канала. Конструкцией осциллографа SDS6062V предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.
В приборе SDS6062V установлен цветной TFT-дисплеей высокого разрешения (800*600 пикселей) с диагональю 20 см.
Осциллограф SDS6062V обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».
Осциллограф SDS6062V способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.

Функционал осциллографа цифрового SDS6062V:

Осциллограф SDS6062V способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.

Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.

Технические характеристики осциллографа цифрового SDS6062V:

Параметр	Значение
Полоса пропускания	60 МГц
Количество каналов	2 аналоговых + 1 для внешнего запуска
Дискретизация в реальном времени	500 МГц (режим работы - 1 канал)
Глубина памяти стандартно	10М
Разрешение АЦП	8 бит
Встроенный видеовыход	VGA
Чувствительность осциллографа	2 мВ/дел...10 В/дел
Сохранение во внутреннюю память	15 осциллограмм (запись/чтение)
Сбор данных	выборка, пиковый детектор, усреднение
Синхронизация	по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов
Типы развертки	автоматический, нормальный, однократный
Дополнительный внешний вход синхронизации	external
Интерполяция sin(x)/x, режим растяжки окна	zoom
Автоматические измерения	20 параметров
Частотомер	встроенный
Курсорные измерения	есть
Математические функции	сложение, вычитание, умножение, деление, FFT
Дисплей	цветной TFT 800 × 600, диагональ: 20 см
Интерфейсы	USB (сохранение данных на внешний flash-носитель)
Габариты	348 × 170 × 79 мм
Масса	1,5 кг
Батарейное питание	опция
