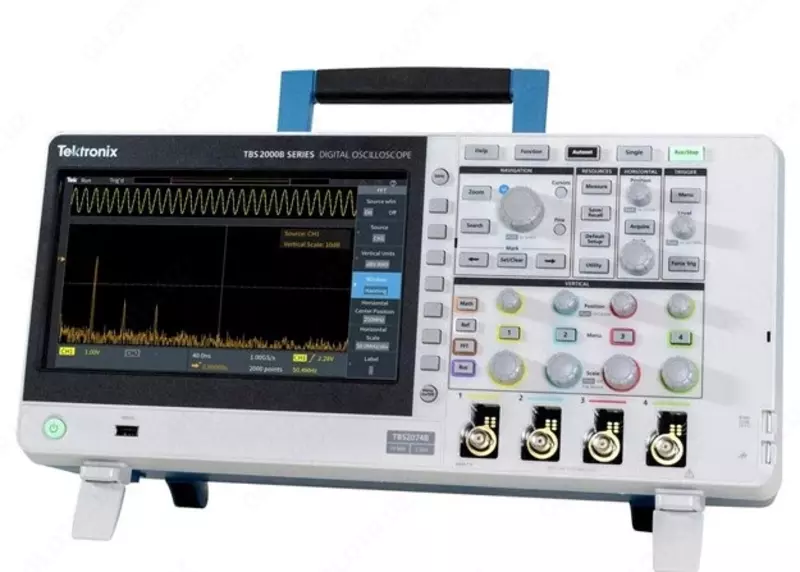

Описание цифрового осциллографа TBS2104B:

Цифровой осциллограф TBS2104B сочетает в себе простоту управления и широкие измерительные возможности, необходимые инженерам для отладки современных электронных устройств. Органы управления осциллографа TBS2104B включают удобный набор функций для упрощения исследования сигналов, например, функция масштабирования, позволяющая увеличивать изображение для просмотра деталей сигнала, а также поиск и маркировка интересующих событий по всему захваченному сигналу.

В цифровом осциллографе TBS2104B имеется уникальная встроенная система помощи HelpEverywhere, которая отображает текстовые и графические подсказки при перемещении по пунктам меню, помогающие пользователям-новичкам выполнять измерения и анализировать их результаты. Осциллограф TBS2104B также предоставляет инновационные решения для сферы образования. В нем есть встроенный справочник по основам работы с осциллографом и специальный набор функций для преподавателей: возможность загружать в прибор задания для лабораторных работ и выдавать студентам пошаговые инструкции.

Наличие интерфейса пробников TekVPI позволяет использовать с этим прибором не только обычные пассивные пробники с разъемом BNC, но и активные пробники напряжения, а также токовые пробники.

Особенности цифрового осциллографа TBS2104B:

• Модель с 4 аналоговыми каналами;
• Полоса пропускания 100 МГц;
• Частота дискретизации до 2 Гвыб./с;
• Длина записи 5 млн точек по всем каналам;
• 9-дюймовый цветной дисплей WVGA с 15 горизонтальными линиями координатной сетки отображает на 50 % больше;
• Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения;
• Новая схема входного тракта обеспечивает более точные измерения;
• 32 вида автоматизированных измерений, включая быстрое преобразование Фурье, для ускорения анализа сигналов;
• Функция поиска и маркировки событий облегчает идентификацию событий в захваченном сигнале;
• Система HelpEverywhere выдает полезные экранные подсказки для пользователей-новичков;
• Встроенный справочник предоставляет инструкции по выполнению операций и информацию по основам работы с осциллографом;
• Интерфейс пользователя и накладки для передней панели прибора переведены на 10 языков;
• Хост-порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных;
• Порт ведомого устройства USB 2.0 на задней панели упрощает подключение к ПК;
• Порт Ethernet 10/100BASE-T для дистанционного управления по локальной сети;
• Интерфейс Wi-Fi обеспечивает беспроводное соединение;
• Функция Courseware выводит на дисплей руководство по выполнению лабораторной работы;
• Полная совместимость с ПО управления оборудованием учебной лаборатории TekSmartLab;
• Преподаватели могут выключить автонастройку, курсоры и автоматизированные измерения, чтобы научить студентов базовым навыкам работы с осциллографом
