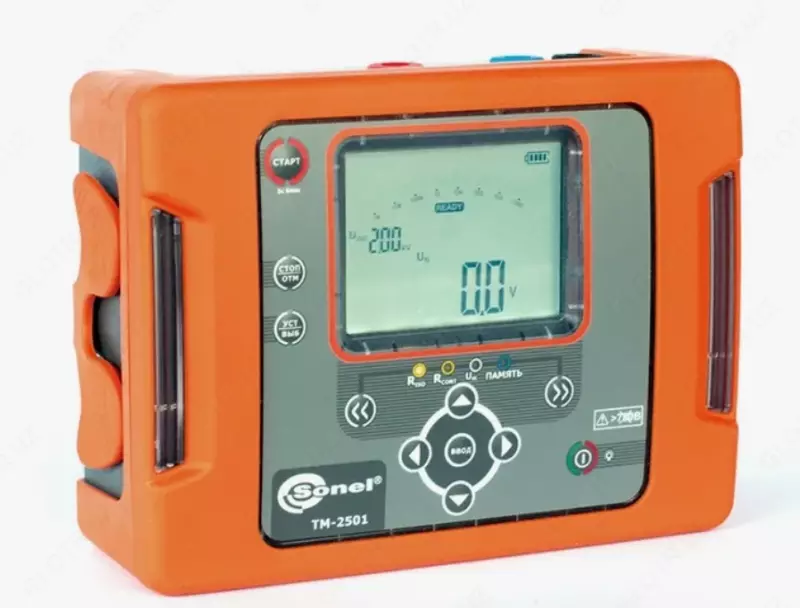

ТМ-2501 — измеритель параметров электроизоляции

Artikul: P-1034846 Sotuvda mavjud

Narx so'rov asosida

Yetkazib berish: Bepul yetkazib berish, Standart yetkazib berish

Narxni bilish Xabar yuborish

Технические характеристики измерителя параметров электроизоляции TM-2501:

Диапазон	Разрешение	Основная погрешность
Измерение напряжения переменного и постоянного тока (True RMS)
0,0...750 В	1 В	±(3% и. в. + 2 е. м. р.)
Диапазон частоты: 45...65 Гц
Измерение сопротивления изоляции
Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...1,000 ТОм (IISOnom=1 мА)
0,0...999,9 кОм	0,1 кОм	±(3% и. в. + 20 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм
10,00...99,99 ГОм	0,01 ГОм
100,0...999,9 ГОм	0,1 ГОм
Превышение диапазона сигнализируется отображением >xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона).
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже.
до 100 В	50 ГОм	-
200...400 В	100 ГОм	-
500...900 В	250 ГОм	-
1000...2400 В	500 ГОм	-
2500 В	1000 ГОм	-
Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой: где: RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя; UISOnom - номинальное напряжение измерения; IISOmax - максимальный ток преобразователя (1 мА).
Низковольтное измерение сопротивления. Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА.
Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом.
0,00...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)
Напряжение на разомкнутых измерительных проводниках: 4…24 В; Выходной ток при R<2 Ом: мин. 200 мA; Компенсация сопротивления измерительных проводников; Измерение двунаправленным током.
Дополнительные технические характеристики
Параметр	Значение
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 600В (III 1000В) по PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP65
Питание измерителя	пакет аккумуляторов SONEL NiMH 9,6В, 2 А×ч
Габаритные размеры	200×150×75 мм
Масса измерителя	0,9 кг
Температура хранения	–20...+60° C
Рабочая температура	-20...+50° C
Память результатов измерений	990 ячеек, 11880 результатов
Интерфейс	USB
