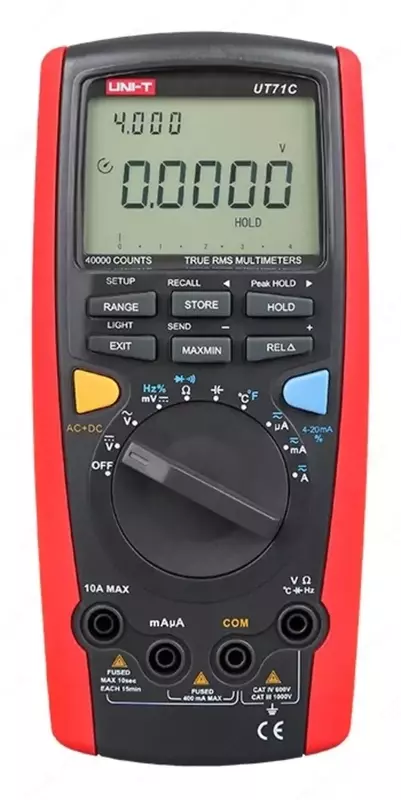

Назначение мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71C:

Цифровой мультиметр UNI-T UT71C – измерительный прибор современной конструкции с 4³/₄ - разрядным дисплеем с максимальным индицируемым значением 40000. Мультиметр позволяет измерять не только постоянные и переменные напряжение и ток, сопротивление, емкость, температуру, частоту, параметры токовой петли 4-20 мА, проверять диоды и выявлять наличие обрывов в электрических цепях, определять максимальное и минимальное значения измеряемой величины, проводить относительные измерения. Он также имеет функции сохранения данных в память и вызова их из памяти, вычисления истинного среднеквадратичного значения переменного тока (AC True RMS), измерения постоянной и переменной компонент тока (AC+DC), фиксации данных, автоотключения, дисплей с низким потреблением энергии, двухуровневую подсветку дисплея. Прибор оснащен защитой от перегрузок на всех пределах.

Особенности мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71C:

• Разрядность шкалы мультиметра: 40000 отсчетов;
• Постоянное напряжение: 400мВ/4В/40В/400В/1000В: ± (0.025%+5);
• Переменное напряжение: 4В/40В/400В/1000В: ±(0.4%+30);
• Постоянный ток: 400мкA/4мA/40мA/400мA/10A: ±(0.08%+15);
• Переменный ток: 400мкA/4мA/40мA/400мA/10A: ±(0.5%+15);
• Сопротивление: 400Ом/4кОм/40кОм/400кОм/4MОм/40MОм: ±(0.3%+8);
• Емкость конденсаторов: 40нФ//400нФ/4мкФ/40мкФ400мкФ/4кОм/40кОм: ±(1%+20);
• Частота: 40Гц/400Гц/4кГц/40кГц/400кГц/4MГц/40MГц/400MГц: ±(0.01%+8);
• Относительная скважность импульсов: 10%~90%: ±(1%+30);
• Температура: -40°C~1000°C;
• Петлевой ток 4-20мА 0%~100%: ±(1%+50);
• True RMS;
• Логический тест TTL-уровней;
• Графическая шкала;
• Диодный тест;
• Прозвонка соединений;
• Регистрация пиковых максимальных и минимальных значений;
• Режим относительных измерений;
• USB порт для связи с компьютером;
• Удержание показаний DATA HOLD;
• Подсветка дисплея;
• Автоотключение питания.

• Технические характеристики мультиметра цифрового с автодиапазоном, TRUE RMS, порт USB UNI-T UT71C:

  Предел измерения	Разрешение	Погрешность	Защита	Входной импеданс
  Постоянное напряжение
  400 мВ	0,01 мВ	±(0,025%+5)	1000 В	~2,5 ГОм
  4 В	0,0001 В	±(0,05%+5)		~10 МОм
  40 В	0,001 В
  400 В	0,01 В
  1000 В	0,1 В	±(0,1%+8)
  Предел измерения	Разрешение	Частотный диапазон	Погрешность	Входной импеданс
  Переменное напряжение (возможны измерения переменного напряжения с постоянной компонентой, AC+DC)
  4 В	0,0001 В	45 Гц-1 кГц	±(0,4%+30)	~10 МОм
  		1 кГц-10 кГц	±(1,5%+30)
  		10 кГц-100 кГц	±(6%+30)
  40 В	0,001 В	45 Гц-1 кГц	±(0,4%+30)
  		1 кГц-10 кГц	±(1,5%+30)
  		10 кГц-100 кГц	±(6%+30)
  400 В	0,01 В	45 Гц-1 кГц	±(0,4%+30)
  		1 кГц-10 кГц	±(5%+40)
  		10 кГц-100 кГц	Не определена
  1000 В	0,1 В	45 Гц-1 кГц	±(1%+30)
  		1 кГц-5 кГц	±(5%+30)
  		5 кГц-10 кГц	±(10%+30)
  Защита от перегрузки: 1000 В.
  Предел измерения	Разрешение	Погрешность	Защита от перегрузки
  Постоянный ток
  400 мкА	0,01 мкА	±(0,1%+15)	0,5 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
  4000 мкА	0,1 мкА
  40 мА	0,001 мА	±(0,15%+15)
  400 мА	0,01 мА
  10 А	0,001 А	±(0,5%+30)	10 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
  Предел измерения	Разрешение	Частотный диапазон	Погрешность	Защита от перегрузки
  Переменный ток (возможны измерения переменного напряжения с учетом постоянной компоненты – AC+DC)
  400 мкА	0,01 мкА	45 Гц-1 кГц; 1 кГц-10 кГц	±(1%+15) ±(2%+40)	0,5 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
  4000 мкА	0,1 мкА
  40 мА	0,001 мА
  400 мА	0,01 мА
  10 А	0,001 А	45 Гц-1 кГц; 1 кГц-10 кГц	±(1,5%+40) ±(5%+40)	10 А, 250 В, быстродействующий плавкий предохранитель, 5х20 мм
  Предел измерения	Разрешение	Погрешность		Защита
  Сопротивление
  400 Ом	0,01 Ом	±(0,3%+8) + сопротивление щупов и мультиметра		1000 В
  4 кОм	0,0001 кОм	±(0,3%+8)
  40 кОм	0,001 кОм
  400 кОм	0,01 кОм	±(0,5%+20)
  4 МОм	0,0001 МОм	±(1%+40)
  40 МОм	0,001 МОм	±(1,5%+40)
  Диапазон	Разрешение	Защита от перегрузки
  Прозвонка электрических цепей
  	0,01 Ом	1000 В
  Напряжение в разомкнутой цепи около 1,2 В. Звуковой сигнал не подается, если сопротивление проверяемой цепи больше 60 Ом.
  Проверка диодов
  	0,0001 В	1000 В
  Напряжение в разомкнутой цепи около 2,8 В. Падение напряжения в режиме прямого тока на исправном кремниевом полупроводниковом переходе лежит в пределах от 0,5 В до 0,8 В.
  Предел измерения	Разрешение	Погрешность		Защита
  Емкость
  40 нФ	0,001 нФ	±(1%+20) + емкость щупов и мультиметра		1000 В
  400 нФ	0,01 нФ	±(1%+20)
  4 мкФ	0,0001 мкФ
  40 мкФ	0,001 мкФ
  400 мкФ	0,01 мкФ	±(1,2%+20)
  4 мФ	0,0001 мФ	±(5%+20)
  40 мФ	0,001 мФ	Не определена
  Частота
  40 Гц	0,001 Гц	±(0,01%+8)		1000 В
  400 Гц	0,01 Гц
  4 кГц	0,0001 кГц
  40 кГц	0,001 кГц
  400 кГц	0,01 кГц
  4 МГц	0,0001 МГц
  40 МГц	0,001 МГц
  400 МГц	0,01 МГц	Не определена
  Требования к амплитуде входного сигнала а таковы (при постоянной составляющей, равной нулю): при частоте 10 Гц – 40 МГц: 200 мВ ≤ а ≤ 30 В; при частоте > 40 МГц: не ограничена.
